云蓁物联RFID读写器成功应用于某物流公司RFID仓储管理应用

发布日期:2021-03-07 00:02


应用概述
经过和客户沟通交流,了解到目前客户有大量的托盘需要进行管理。但是由于托盘较多,在管理上造成一定的难度出现了一些问题。管理人员无法准确及时的了解托盘的在库,出入库以及运输流转的状态,尤其是运输过程中的状态,如果托盘在运输途中丢失,客户无法知道在哪一个环节丢失的,为后续的追踪查找带来不便。以下列举客户对RFID托盘管理的需求,具体如下:
当前托盘管理遇到的问题
托盘库存盘点需要人工一只一只进行采集数据,出入库复核需要人工点数,效率较低;
托盘在流程运输的过程中处于黑箱状态,不知道其运输流转的状态;
对于RFID托盘管理的需求
快速批量盘点在库的托盘数量;
快速批量识别出入库的托盘数量,并与出入库单数据进行比对;
在托盘运输流转的关键节点采集托盘的数据,检测托盘的运输状态;
RFID标签可长期循环使用;
解决方案
根据客户当前托盘管理中出现的问题以及客户对于项目的需求,我司建议使用UHF RFID 托盘标签来标识每一个需要管理的托盘,在客户库内作业时使用RFID手持终端进行盘点和查找的工作,当托盘出入库时使用RFID固定式读写器对出入库的托盘进行批量快速识别,对于运输过程的检测,则需要在每一个需要进行监测的运输节点配备相应的RFID读写器设备,当托盘到达该地点时,工作人员使用RFID读写终端对上下车的托盘数据进行采集并通过3G/4G网络实时传输到系统,具体方案如下:
1.托盘植入RFID标签
在客户空箱管理中心的仓库内将所有需要管理的托盘配备一枚UHF RFID标签,该标签的工作频率为860MHz-960MHz为超高频段,读取性能优异,可达6米以上,可实现远距离自动批量读取。该标签使用高强度工程塑料封装,防尘防水,适用于室内外应用环境。
由于普通的UHF RFID标签对于金属物品的抗干扰能力较弱,所以固定到到金属的托盘时读取效率会受到严重影响,本方案中选型的标签考虑到客户现场托盘的品类较多,提供了两种方案,塑料等非金属材质的周装箱使用标准的周装箱标签,而金属材质的周装箱上使用针对金属物质设计的抗金属托盘标签,保证了实际使用的高读取率。
托盘标签与客户现有的托盘信息绑定,一箱一卡,标签ID具有唯一性。由于托盘需要长期在室外进行流转,所以在固定方式上需要稳固,我们建议使用铆钉或者螺丝固定的方式,将RFID托盘标签固定到托盘侧面。
2.托盘库内批量盘点
为了提高盘点的效率,快速盘点库内托盘的库存状态,在RFID托盘管理方案中,我们建议在工厂的成品库仓库内为仓库管理人员配备RFID手持终端,该手持终端内置RFID高性能读写模块及RFID天线。采用安卓操作系统,界面友好易于操作。
当需要进行盘点工作时,工作人员使用RFID手持终端内置的托盘管理APP,选择盘点,同时在仓库内托盘存放区域走动,即可将手持终端覆盖范围内的托盘数据采集到。并实时通过WIFI网络传输到系统。
3.托盘批量出入库识别

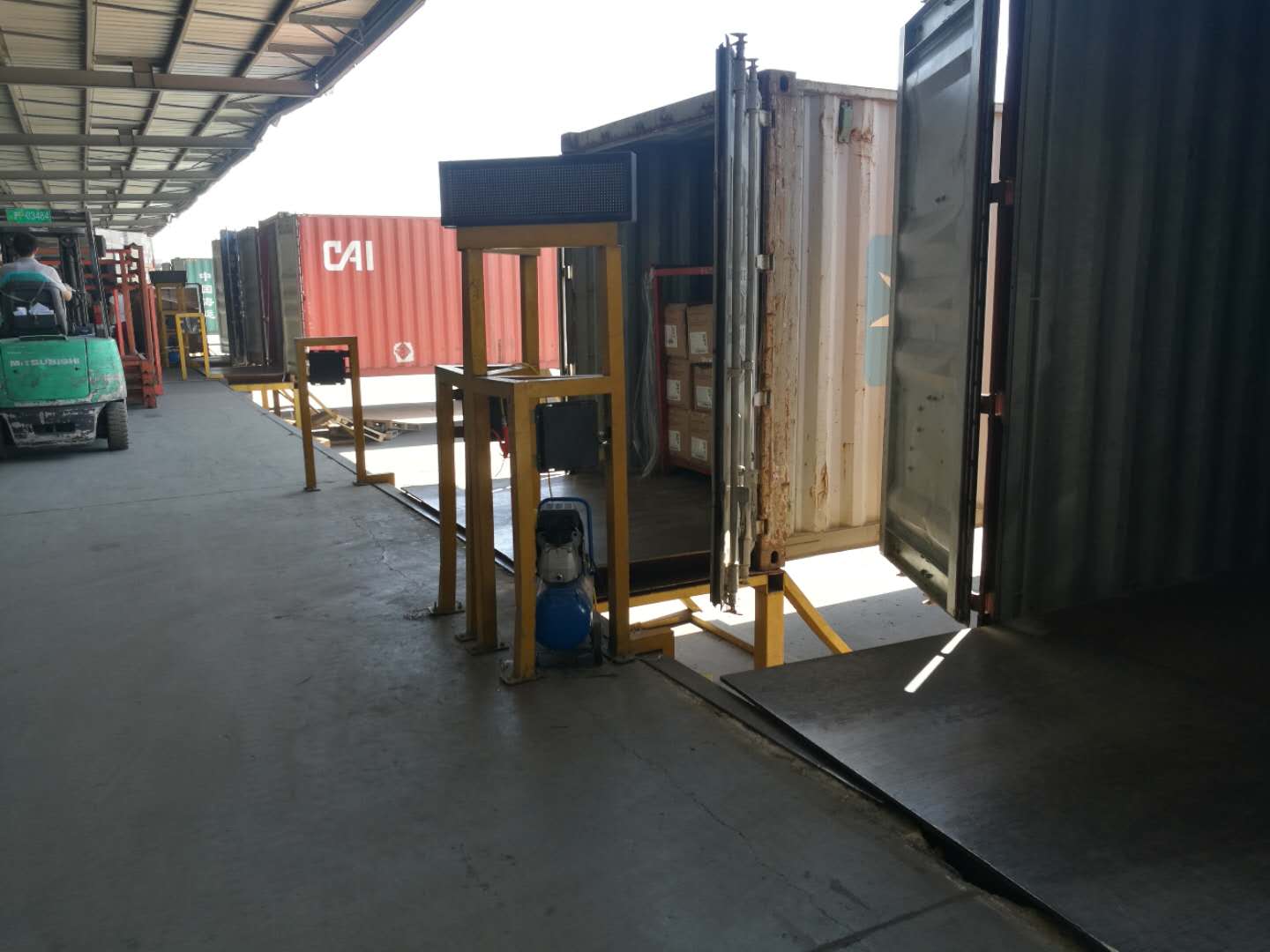

当托盘从空箱管理中心的仓库发出前,每一个托盘上已经嵌入了一个RFID标签,为准确采集到所有进出托盘的信息,本方案需要在需要管理的仓库出入口架设相应的读取设备,在此我们建议使用UHF RFID智能门禁系统,该门禁设备外型简约,门禁通道宽度可根据现场需求调整。
为避免误读取,该门禁系统采用红外对射触发模式,且内置天线经过特殊设计,将射频波束收窄,最大限度的避免了非正常通过托盘的读取。
当植入RFID标签的托盘进出仓库经过该门禁系统穿越门禁通道时,首先触发门禁内置的红外系统,红外系统联动读写器工作读取到进入门禁通道的RFID标签,然后将标签信息通过读写器传输到上位机软件进行显示。
托盘进出判断:该系统内置2组红外触发,进行不同的编号,托盘的进出仓库可通过触发红外的先后来进行判断。如果需要更加精准的判断,可扩展门禁的组合,一组2个门禁组成的单通道,天线扩展到3个门禁天线组成的双通道,进和出仓库走不同的通道,这样可以更加精准的判断人员的进和出。
4.托盘运输流转过程监测
在托盘的运输过程中,可能中途需要上货或者下货,为了准确监测到这些上下货的数据,我们建议在托盘运输过程的一些关键节点,配备RFID手持终端给工作人员,当需要上下货物时,工作人员使用RFID手持终端进行数据采集。RFID手持终端可内置3G/4G移动卡,在运输中间的采集点没有WIFI覆盖的情况下,通过3G/4G网络将数据传输到后台系统。
